WENZHOU YIHENG MACHINERY CO., LTD
 |
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Gracias |
| ได้รับการรับรอง: | CE,ISO |
| หมายเลขรุ่น: | จช |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | As discussion |
| รายละเอียดการบรรจุ: | ตามที่ขอ |
| เวลาการส่งมอบ: | 25 วันทำงาน |
| เงื่อนไขการชำระเงิน: | L / C, T / T |
| สามารถในการผลิต: | 30 ชุดต่อเดือน |
| ประเภทกระเบื้อง: | เหล็กสี | การใช้: | การก่อสร้างเหล็กสีแผงกระเบื้องหลังคา |
|---|---|---|---|
| เงื่อนไข: | ใหม่ | การประกัน: | 1 ปี |
| แรงดันไฟฟ้า: | 380V 50Hz 3 เฟสหรือตามคำขอ | วัสดุลูกกลิ้ง: | 45 # เหล็กพร้อมการชุบ |
| วัสดุใบมีดตัด: | ข้อ 12 | PLC: | มิตซูบิชิ / เดลต้า / ซีเมนส์ |
| เน้น: | เครื่องขึ้นรูปม้วนเหล็กสี JCH,เครื่องขึ้นรูปม้วนเหล็กสี 5.5KW,เครื่องขึ้นรูปม้วนหลังคาโลหะดับ |
||

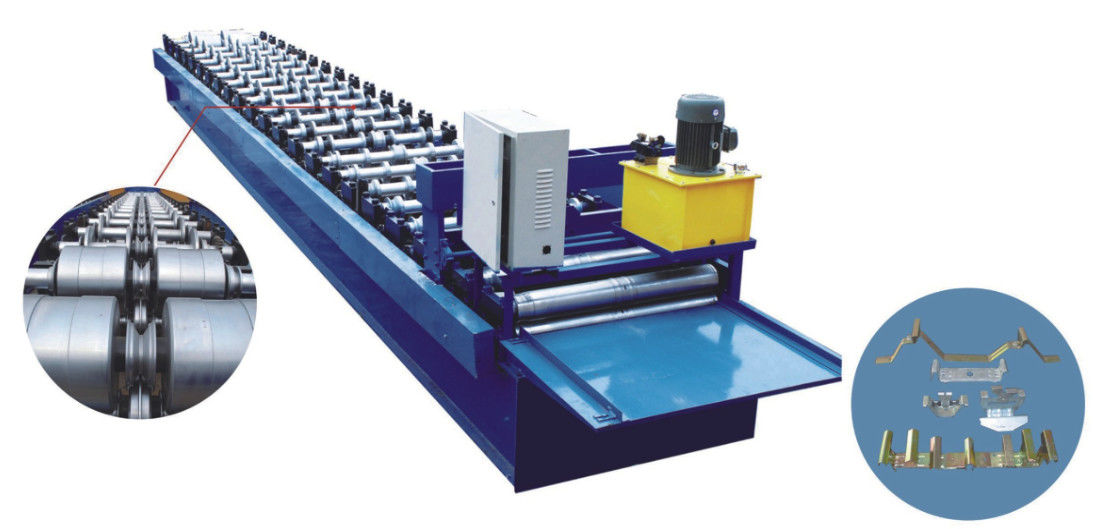

เครื่องขึ้นรูปม้วนเหล็กสี JCH เครื่องเชื่อมเหล็กรูปตัว H
1. ผังการผลิต:
Un coiler --- การให้อาหาร --- การปรับระดับ --- การขึ้นรูปม้วน --- ตัดตามความยาว --- ผลิตภัณฑ์ขั้นสุดท้าย
2. รูปวาดโปรไฟล์ของ 470 JCH กระเบื้อง
3. ข้อกำหนดของเครื่องขึ้นรูปม้วน
พารามิเตอร์:
| ขั้นตอนของลูกกลิ้ง | 17 ขั้นตอน |
| เส้นผ่านศูนย์กลางของเพลา | 70mm |
| แรงดันใช้งานมาตรฐาน | 380V/50Hz/3 เฟส |
| วัสดุของเพลา | 45# เหล็ก |
| พลังงานหลัก | 5.5kw |
| ความเร็วสาย | 8 นาที/นาที |
| เชื่อมต่อ | 25.4mm |
| ควบคุม | PLC |
| PLC | เดลต้า(ไต้หวัน) |
| รับประกัน | 1 ปี |
(1) วัสดุของโครง: 36 # ”H” เชื่อมเหล็กรูปร่างsha
(2) ความหนาของแผ่นกลาง : 14mm
(3) ขั้นของลูกกลิ้ง : 17 ขั้นตอน
(4) เส้นผ่านศูนย์กลางของเพลา (เพลาแข็ง): 70mm
(5) วัสดุของเพลา (เพลาแข็ง): (เกรดสูง) 45 # เหล็ก การชุบแข็งและการแบ่งเบาบรรเทา
(6) วัสดุของลูกกลิ้ง: เหล็กกล้าโครงสร้างคาร์บอน
(7) การรักษาลูกกลิ้ง : ชุบแข็ง และอบชุบ ฮาร์ดโครไมซ์เคลือบ 0.05-0.07 มม.
(8) ประเภทไดรฟ์ของเครื่องขึ้นรูปม้วน: ขับเคลื่อนด้วยโซ่
(9) โซ่ : 25.4 มม. (เกรดสูง)
(10) แบริ่ง : 6210 (เกรดสูง)
(11) ตัวลด: 5 # ตัวลดไซโคลิด (เกรดสูง)
(12) กำลังของมอเตอร์หลัก: 5.5KW
(13) แรงดันไฟ : 380V/50Hz/3phase
(14) กำลังแปลงความถี่: 5.5KW
(15) ความเร็วสาย : ประมาณ 8 เมตร/นาที
(16) ปั้มน้ำมันสถานีไฮโดรลิก : ปั้มน้ำมันเกียร์ (เกรดสูง)
(17) การตัดด้วยไฮดรอลิก: การตัดควบคุมโดยPLC
(18) ความแม่นยำในการตัด : +/- 2mm
(19) วัสดุใบมีดโกน : Cr12, ดับ 58-62 °.
(20) ขนาดลักษณะของเครื่องขึ้นรูปหลัก: 7.3m
(21) ระบบควบคุมด้วยไฟฟ้า : ทั้งเครื่องควบคุมโดย PLC
(22) PLC : DELTA(ไต้หวัน)
ตรวจสอบโดยผู้ขาย
หลังจากเสร็จสิ้นการผลิตและประกอบอุปกรณ์ เราจะทดสอบ test
เครื่องจักรและการว่าจ้างในการประชุมเชิงปฏิบัติการ
