| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Gracias |
| ได้รับการรับรอง: | CE,ISO |
| หมายเลขรุ่น: | แผ่นสองชั้น |
| จำนวนสั่งซื้อขั้นต่ำ: | หนึ่งชุด |
|---|---|
| ราคา: | As discussion |
| รายละเอียดการบรรจุ: | เหมาะสำหรับการจัดส่ง |
| เวลาการส่งมอบ: | 45 วันทำงาน |
| เงื่อนไขการชำระเงิน: | L / C, T / T, Wester N Union |
| สามารถในการผลิต: | 20sets ต่อเดือน |
| แรงดันไฟฟ้า: | 380V 50Hz 3 เฟส | เงื่อนไข: | ใหม่ |
|---|---|---|---|
| ประเภทกระเบื้อง: | เหล็กสี | ระบบควบคุม: | PLC (แบรนด์นำเข้า) |
| การประกัน: | 1 ปี | การใช้: | การก่อสร้างเหล็กสีแผงกระเบื้องหลังคา |
| แสงสูง: | เครื่องขึ้นรูปม้วนเหล็กสี 5T,เครื่องขึ้นรูปม้วนเหล็กสี 2 มม. ม้วนหลังคาโลหะ ISO อดีต,ISO metal roofing roll former |
||

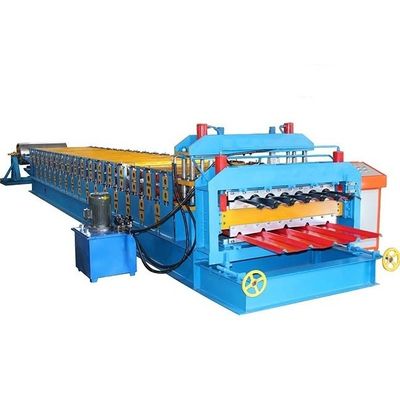

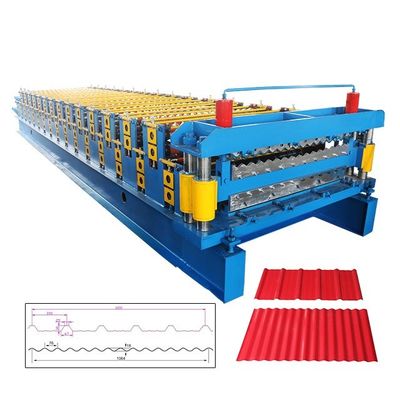

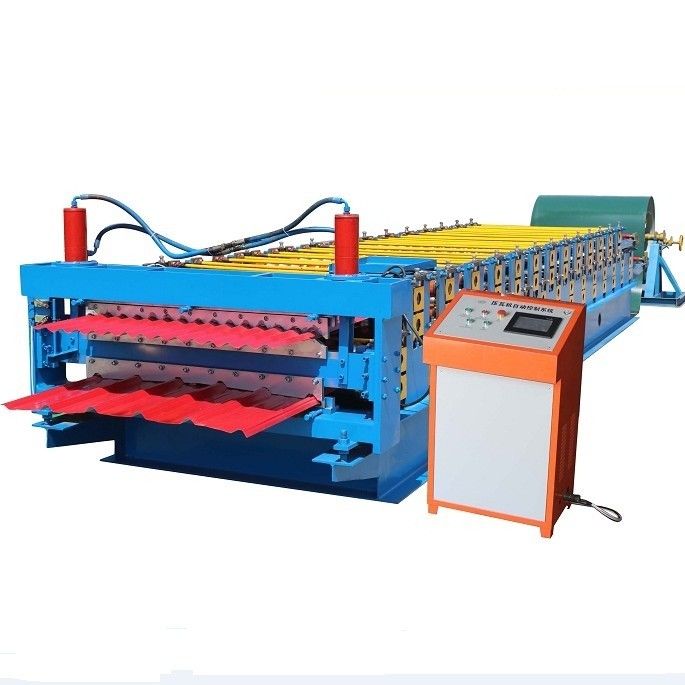

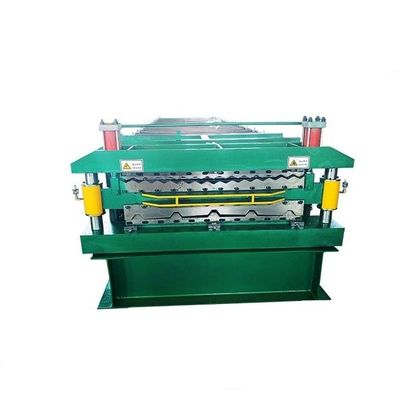

เครื่องขึ้นรูปม้วนเหล็กสี
1. การประมวลผลการไหลของเครื่องม้วนแบบสองชั้น:
decoiler แบบแมนนวล→ป้อนวัสดุลงในเครื่อง→เครื่องขึ้นรูปม้วน→วัด ความยาว
→การตัดด้วยไฮดรอลิก→Fเสร็จ สินค้า
2. อุปกรณ์ประกอบด้วย:
| เครื่องขึ้นรูปหลัก, | 1 ชุด |
| เครื่องตัดไฮดรอลิก | 1 ชุด |
| ระบบควบคุมไฟฟ้า | 1 ชุด |
| ระบบไฮดรอลิก | 1 ชุด |
| ตารางออกปกติ | 3 PC 1m*1m |
| น้ำยาลอกลายด้วยมือ | 1 ชุดโหลดสูงสุด 5Ton |
3. ข้อกำหนดทางเทคนิคและรายละเอียดของเครื่องม้วนแบบสองชั้น
(1) decoiler แบบแมนนวล
Un-อำนาจ;decoiler แบบแมนนวล;สูงสุดความจุ: 5000kg
เหมาะสำหรับขดลวดเส้นผ่านศูนย์กลางภายใน: 508 มม. เหมาะสำหรับขดลวดเส้นผ่านศูนย์กลางภายนอกสูงสุด: 1000 มม
พลังงานแบบแมนนวลขยายพื้นผิวด้านในของคอยล์
(2) เครื่องขึ้นรูปหลัก
ก.จำนวนขั้นตอนการขึ้นรูป: 16 ขั้นตอนขึ้นอยู่กับโปรไฟล์
ข.วัสดุของเพลา: 45 # เหล็กชุบแข็งและแบ่งเบาบรรเทา
เส้นผ่านศูนย์กลางภายนอก 85 มม. ของแข็งทั้งหมด
เพลาขับ
ค.ลูกกลิ้ง: วัสดุเป็นเหล็กกล้าเกรดสูง No.45 พร้อมขบวนควบคุมด้วยระบบดิจิตอล
ลูกกลิ้งชุบฮาร์ดโครมที่มีความหนา 0.05 มม. บนพื้นผิวหลัง
ถูกกลึงด้วยเครื่องจักรที่แน่นอนเพื่อให้แน่ใจว่ามีอายุการใช้งานยาวนานในการขึ้นรูปลูกกลิ้ง
ง.กำลังมอเตอร์หลัก: 4 Kw พร้อมตัวลดความเร็วของเกียร์ดาวเคราะห์แบบวัฏจักร
(3) อุปกรณ์ตัด
ก.ใช้โพสต์ตัด หยุดตัด;
ข.วัสดุใบมีดตัดคือ Cr12 พร้อมการชุบแข็ง
ค.ใช้โครงเชื่อมเพื่อความแข็งแกร่งที่ดี
ง.โครงตัดผ่านการอบชุบด้วยความร้อนเพื่อหลีกเลี่ยงการเสียรูปของผลิตภัณฑ์ขั้นสุดท้ายความยาวตัด
ความคลาดเคลื่อน ±2mm.
อีพลังของการตัดนั้นมาจากสถานีไฮดรอลิก
ฉ.ผลิตภัณฑ์ขั้นสุดท้ายสามารถตัดได้ตามความยาวที่กำหนดในตัวควบคุม PLC และความยาวคือ
โดยอัตโนมัติ วัดโดยตัวเข้ารหัสเมื่อผลิตภัณฑ์ขั้นสุดท้ายถึงความยาวที่กำหนด
เครื่องจะหยุดตัด สินค้าโดยอัตโนมัติเสร็จสิ้นการดำเนินการนี้ เครื่องจะทำงาน
อีกครั้งอย่างต่อเนื่อง
(4) สถานีไฮดรอลิก:
ก.มันจ่ายพลังงานสำหรับเครื่องตัดไฮดรอลิก
ข.อุปกรณ์ไฮดรอลิกทั้งหมดล้วนใช้ผลิตภัณฑ์แบรนด์ดังของจีน
ค.กำลังมอเตอร์ไฮดรอลิก: 3KW
(5) ระบบควบคุม PLC:
ก. ระบบนี้ใช้ Delta PLC เพื่อควบคุมการทำงานทั้งหมดปริมาณการผลิตและ
แต่ละ ความยาวของชิ้นงานจะถูกวัดโดยอัตโนมัติสะดวกในการควบคุมม้วน
เครื่องขึ้นรูป
b.Delta converter ปรับเทคโนโลยีความเร็ว ตระหนักถึงการผลิตอัตโนมัติ
c.หน้าจอข้อความถูกป้อนและยกเลิกข้อมูลการทำงาน
ง.ระบบเชื่อมต่อระหว่างคนกับเครื่องจักรที่เป็นมิตรสามารถตั้งค่าแบทช์เป็นชิ้นงาน ความยาว ปริมาณ ฯลฯ
อีEncoder count มีฟังก์ชันนับและวัดความยาว
ฉ.แรงดันไฟฟ้าที่เหมาะสม:380V/50HZ/3Phase (สามารถออกแบบตามความต้องการของผู้ซื้อ)
(6) ชั้นวางสินค้า (ไม่มีไฟ):
ก.ใช้สำหรับใส่ผลิตภัณฑ์ขั้นสุดท้ายเมื่อผลิตภัณฑ์ออกมาจากเครื่องตัด
ข.2 ชิ้นยาว 1 เมตร รวม 3 เมตร
ค.รวบรวมผลิตภัณฑ์ขั้นสุดท้ายและผลิตภัณฑ์ขั้นสุดท้ายสะดวกที่จะวางซ้อนกันโดยคนงาน
