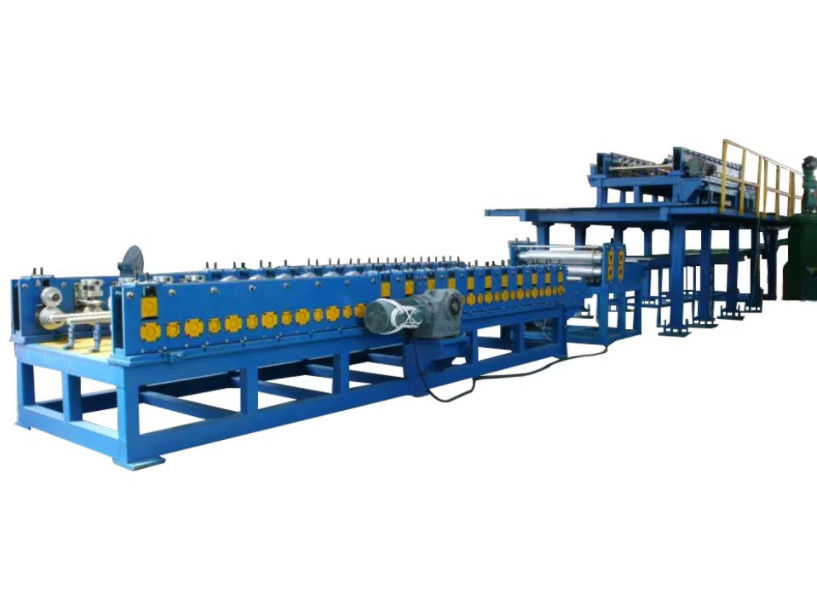

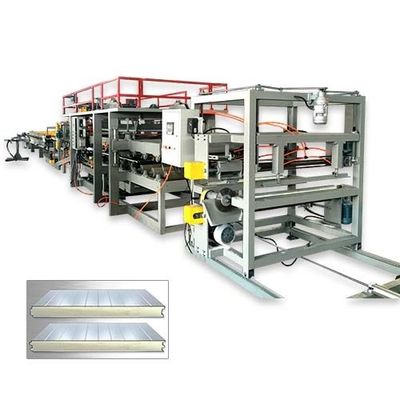

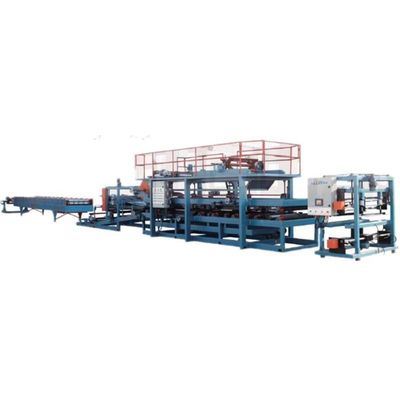

เครื่องขึ้นรูปม้วนแผงแซนวิช 25T 50Hz 300 H โครงเหล็ก

1.de-coiler

1.1 พร้อมการโหลดสกรู เข็มขัดเบรกแบบปรับได้ทั้งตัวรองรับด้านข้าง

1.2 โหลดคอยล์ภายใน 7 ตัน

1.3 ความกว้างของคอยล์ภายใน 1250mm

2. อุปกรณ์ขึ้นรูป

2.1 เฟรมเชื่อมด้วยเหล็ก 300 # H

2.2 ความหนาของแผ่นกลาง:14mm

2.3 เส้นผ่านศูนย์กลางเพลา:70mm

2.4 ลูกกลิ้งขึ้นรูป 13 ขั้นตอน

วัสดุลูกกลิ้ง 2.5: เหล็กกล้า 45 # พร้อมชุบโครเมียมแข็ง

2.6 การขนส่ง: ไดรฟ์โซ่ลดพิน cycloidal pin ดาวเคราะห์

กำลังมอเตอร์ 2.7: 3kw

2.8 แท่นป้อนอาหาร: พร้อมเครื่องตัดแผ่น

2.9 ขนาด:7.5*1.5*1.3M(L*W*H) และน้ำหนัก 3T

3.อุปกรณ์คอมโพสิต

3.1 อุปกรณ์นี้มีซี่โครงกด, ติดกาว, ให้ความร้อน, คอมโพสิต, จีบ, เซาะร่องและพรุน

3.2 การควบคุมความถี่สำหรับเครื่องขึ้นรูปหลัก

3.3 ความหนาขึ้นลงสามารถปรับได้ด้วยไฟฟ้า

3.4 เส้นผ่านศูนย์กลางของเพลาแผ่นคอมโพสิต: 150 มม. เหล็กพร้อมกาวด้านนอกเพื่อป้องกันการสึกหรอ กันลื่น

3.5 จำนวนเพลา: เพลาจาน 18 ชิ้นและเพลาขึ้นรูป 6 ชิ้น

3.6 การขนส่ง: เพลาขับและโซ่เข้าด้วยกัน

3.7 พลังของมอเตอร์:3kw, no.5 planet cycloidal reducer

3.8 เฟรมเชื่อมด้วยท่อสี่เหลี่ยมเพื่อรับประกันความเสถียรของอุปกรณ์และการทำงานที่ราบรื่น

4.อุปกรณ์ไฟฟ้า

4.1 ใช้แรงดันต่ำควบคุมไฟฟ้า delixi (ตามคำขอของลูกค้า)

4.2 การกำหนดค่า: PLC และความถี่: Taiwan Taida เพื่อให้ความยาวของชุดแม่นยำยิ่งขึ้น

หน้าจอสัมผัสขนาด 4.3 นิ้ว 7 นิ้ว ควบคุมง่าย

4.4 ขนาด: 11.5*1.2*2.2M(L*W*H)

4.5 น้ำหนัก: 7T

5. เครื่องตัด

5.1 ตัดไม่หยุด stop

5.2 แคลมป์อากาศ กระบอกสามารถทำให้ส่วนตัดเคลื่อนที่ หลังจากตัด ส่วนตัดสามารถกลับกับการขับรถของกระบอกสูบ

5.3 วิธีการตัด: เลื่อยและใบมีด

5.4 พลังงาน: 4kw

5.5มิติ: 3*2*1.5เมตร(L*W*H)

5.6 น้ำหนัก: 1T

6. แท่นผลิต

6.1 เชื่อมด้วยเหล็กฉากและท่อสี่เหลี่ยม

6.2 เราจะเสนอลูกกลิ้งขนส่งสี่ตัวสำหรับแต่ละแท่นผลิต

6.3 มิติ: 3*1.3*0.8M(L*W*H)

6.4 จำนวน: สองชุด
