| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Gracias |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | เครื่องขึ้นรูปท่อ YH36 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | Negotiable |
| รายละเอียดการบรรจุ: | ตามคำขอของลูกค้า,40GP*2GP |
| เวลาการส่งมอบ: | 60-90 วันทำงาน |
| เงื่อนไขการชำระเงิน: | L / C, T / T, Wester N Union |
| สามารถในการผลิต: | 60 ชุดต่อเดือน |
| แรงดันไฟฟ้า: | 3p, 380V, 50Hz | ใช้: | ท่อเชื่อม |
|---|---|---|---|
| การประกัน: | หนึ่งปี | ความเร็ว: | 20-50m/นาที |
| เส้นผ่าศูนย์กลางท่อ: | ที่กำหนดเอง | วัสดุท่อ: | เหล็กกล้าคาร์บอน, โลหะผสมเหล็ก, แถบเหล็กร้อนหรือเย็น |
| ขนาด (L * W * H): | ตามคำสั่ง | มีบริการหลังการขาย: | การสนับสนุนทางเทคนิควิดีโอ |
| แสงสูง: | CE Downspout Pipe Roll Forming Machine,50m / นาที Downspout Pipe Roll Forming Machine,เครื่องผลิตท่อ 3T |
||

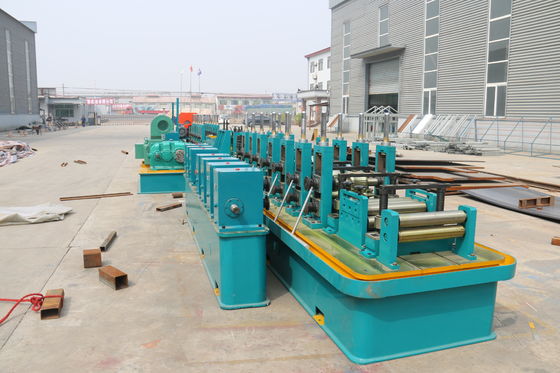

CE Downpipe Roll Forming Machine รอยความถี่สูง 50m / นาที
การแนะนำส่วนประกอบ:
Uncoiler
บรรยายสรุป: แบบหมุนเปลี่ยนคอยส์ได้ง่ายด้วยเบรกลม
พารามิเตอร์:
| น้ำหนักสูงสุดของขดลวด | 3000KG |
| เส้นผ่านศูนย์กลางภายในของขดลวด | 450-520mm |
| เส้นผ่านศูนย์กลางภายนอกสูงสุดของขดลวด | 1600mm |
| ความกว้างสูงสุดของขดลวด | 400mm |
เลื่อยบินที่ควบคุมด้วยคอมพิวเตอร์
| พลังของตัวควบคุมอัตโนมัติ | 18.5KW |
| เส้นผ่านศูนย์กลางการตัดสูงสุด | 90mm |
| ช่วงของความยาวตัด | 4m-7m |
| ความหนาตัดสูงสุด | 4mm |
| ประเภท:แผ่นเลื่อยโลหะ | 600*70*2.5mm |
| พลังของเลื่อย | 22KW |
| ความแม่นยำของความยาวตัด | ภายใน + 0.3mm |

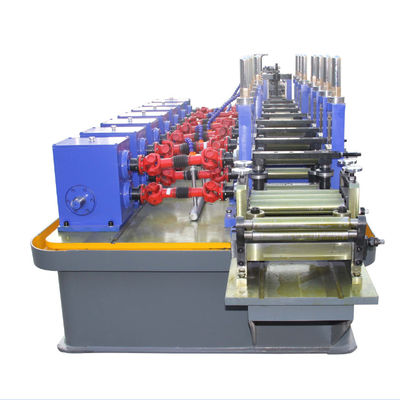

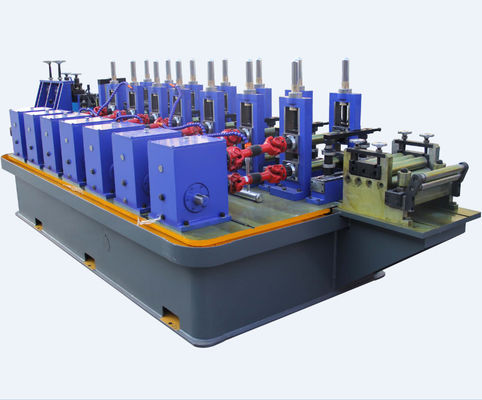

เครื่องขึ้นรูป
| ลูกกลิ้งแนวตั้ง | 7 ขั้นตอน |
| เส้นผ่านศูนย์กลางของเพลาแนวตั้ง | 60mm |
| วัสดุของเพลา | 40Gr |
| ลูกกลิ้งแนวนอน | 8 ขั้นตอน |
| เส้นผ่านศูนย์กลางของเพลาแนวนอน | 40mm |
| วัสดุของลูกกลิ้ง | Gr12 |
| ขาตั้งแนวตั้ง | 45# เหล็ก อบชุบ HRC 60-64 |
| ขาตั้งแนวนอน | หลอมเหล็ก |
| แกนนำ | ปรับแนวเชื่อม |
| กล่องทำความเย็น | แผ่นเชื่อมความยาวยืนยันตามเครื่องและท่อ |
| ความเร็ว | 30-90m/นาที |

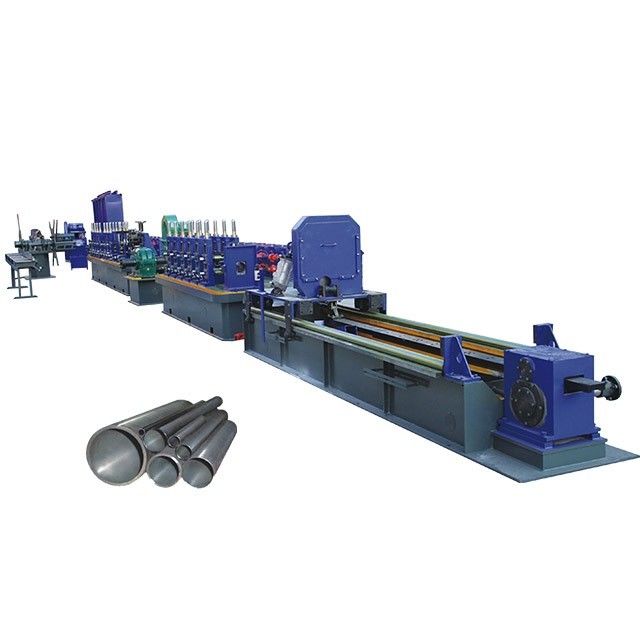

การไหลของกระบวนการ:
Uncoiler สองหัว --- การตัดและการเชื่อมแบบม้วนเข้าด้วยกัน ---- ตัวสะสม --- การทำให้เรียบ --- การขึ้นรูปท่อกลม
--- การระบายความร้อน --- การขึ้นรูปท่อสี่เหลี่ยม ---- การปรับขนาด --- การตัดเลื่อย --- โต๊ะหมด
ไดรฟ์หลัก
A,มอเตอร์หลักZ4-225-11,110KW DCมอเตอร์Z4-225-11,110kw
B รุ่นลดความเร็ว ZLY200 อัตราส่วน 16:1 ZLY200 16:1
C, อุปกรณ์ลาก EURO DC อุปกรณ์ควบคุม
เครื่องเชื่อมก้น
ก. ความกว้าง:<400mm
ข, ความหนา:<3.0mm
สะสม
A,วัสดุ:ทำจากเหล็กฉากและช่อง
B, ความเร็วในการป้อน: สูงกว่า 150m / นาที
C ความจุ:< 2000กก.
การปรับความกว้าง
ช่วง:94-290mm
ลูกกลิ้งสะสม
A,วัสดุ:GCr15
B, ลูกกลิ้งให้อาหาร: 150 มม., 2 ชิ้น
C, มอเตอร์: 5.5KW, 6 คลาส, 1 ชุด
ขนาดชิ้นส่วน
A, เพลาแนวตั้ง: 6 ขั้นตอน
B เส้นผ่านศูนย์กลางของเพลา: 60mm
C, วัสดุของเพลา: 40Gr
D เพลาแนวนอน:6 ขั้นตอน
E เส้นผ่านศูนย์กลางของเพลา: 40mm
F วัสดุของลูกกลิ้ง: Gr12
G การใช้งาน: ทำท่อกลมให้กลมอย่างเคร่งครัด สร้างท่อสี่เหลี่ยม และทำให้สี่เหลี่ยมเป็นสี่เหลี่ยมอย่างเคร่งครัด
H ขาตั้งแนวนอน: เหล็กหลอม
ฉันหัวเติร์ก:ใช้สำหรับแบน flat
J ความเร็ว: 30-90m / นาที
K สองชุดแม่พิมพ์: หนึ่งสำหรับ 15 * 15 มม. อื่น ๆ สำหรับ 45 * 45 มม.
4.10 โต๊ะหมด
ตารางวิ่งหมดประเภทรางอัตโนมัติ
4.11ความถี่สูง
A,รุ่น:GP150-0.4
B, กำลังไฟฟ้าเข้า: 3P, 380V, 50HZ
C, กำลังขับ: 150KW
D, โหมดควบคุมของกำลังขับ: ควบคุมโดยไมโครโปรเซสเซอร์
E, ความถี่เอาต์พุต: 350-420KHZ
